性能与用途：

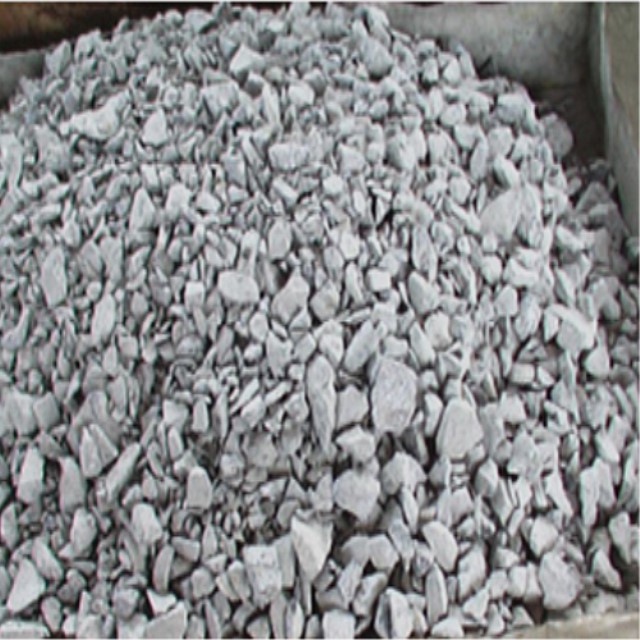

本品适用于添加或调整铝合金中硅元素的含量，以替代铝-硅中间合金，本品含硅95%以上，可在正常熔化温度下直接加入熔体，熔化快，通常30分钟左右）使用方便，硅的实收率大于90%。

使用方法：

1.加入温度为：740℃

2.本品参考用量按以下式计算：

注：因用户及炉次间冶金条件的差异，实际实收率与实际加入量应以炉前化验数据计算确定

3.加入方法：

炉料全部熔化后，充分搅拌均匀，取样分析，根据分析结果计算速熔硅的加入量，待铝液达到温度时，扒去铝液表面浮渣后，将本品均匀，分散投入熔池各处，（此时勿搅拌）待反应完全后，静置15·20分钟后，然后充分搅拌5分钟，再静置10~20分钟，取样分析，成分合格后，可转入下道工序。

储存包装：

2.5KG/袋，外包装为纸板箱，20KG/箱，贮于通风干燥处，防潮。

保质期1年
